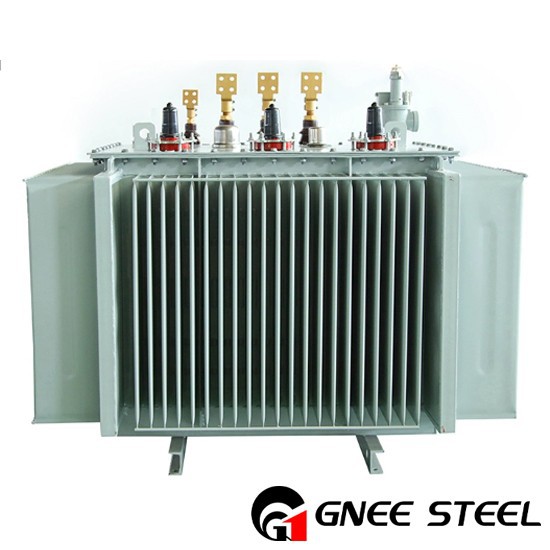

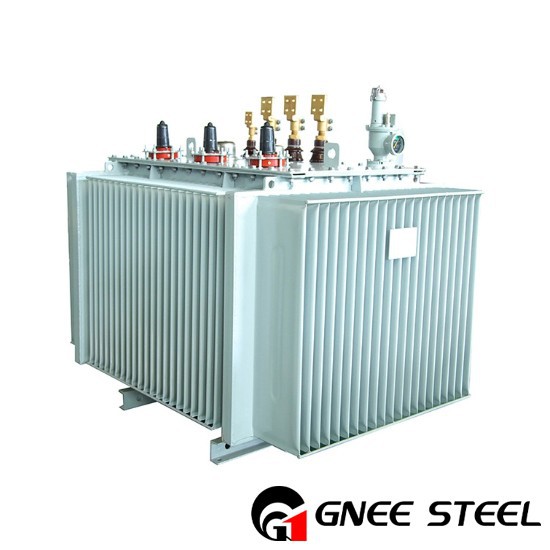

三相オイル浸漬トランス



Gnee Steel Oil Type Transformers

S -Mシリーズ3フェーズオイル浸漬トランスは、完全なオイル充填および密閉された波形オイルタンクを採用しています。オイルタンクシェルは、独自の弾力性を備えたオイル膨張性能に適応し、熱散逸の要件を満たしています。体は、短絡抵抗を改善するために新しい断熱構造を採用しています。コアは、高品質のコールドロールシリコン鋼板で作られています。高電圧および低電圧巻線は、酸素を含まない銅線で作られており、多層円筒構造を採用しています。すべてのファスナーは、特別な防止治療を採用しています。この製品には、高効率と低損失の特性があり、多くの消費電力と運用コストを節約し、大きな社会的利益を抱えています。発電所、変電所、産業および鉱業企業、港、空港、その他の場所で広く使用されています。

オイル浸漬型トランス

定格容量（KVA）	電圧（kv）	ベクターグループ	インピーダンス電圧（％）	負荷なし（W）	負荷損失（W）	no-ioad 現在 (%)	参照寸法（mm） L*W*H	合計 重さ （kg）
30	高電圧HV 6,6.3,6.6,10,10.5,11 ±2×2.5%, ±5% 低電圧LV 0.4	Dyn11 yyn0 YZN11	4	100	630/600	1.5	690x510x920	275
50				130	910/870	1.3	730x510x960	340
63				150	1090/1040	1.2	750x550x1000	385
80				180	1310/1250	1.2	790x620x1020	450
100				200	1580/1500	1.1	790x700x1040	520
125				240	1890/1800	1.1	840x800x1070	625
160				280	2310/2200	1.0	1070x670x1130	695
200				340	2370/2600	1.0	1140x750x1140	795
250				400	3200/3050	0.9	1200x800x1190	955
315				480	3830/3650	0.9	1300x860x1210	1085
400				570	4520/4300	0.8	1380x900x1240	1290
500				680	5410/5100	0.8	1450x950x1300	1590
630		ダイナ11 yyn0	4.5	810	6200	0.6	1500x970x1360	1850
800				980	7500	0.6	1660x1140x1400	2210
1000				1150	10300	0.6	1690x1190x1530	2570
1250				1360	12000	0.5	1760x1230x1600	3115
1600				1640	14500	0.5	1800x1250x1660	3520
2000			5	1940	18300	0.4	1930x1360x1490	4060
2500				2290	21200	0.4	2080x1360x1570	5105

1.コイルは、低軸の短絡力構造を採用します。トランスが短絡すると、軸方向の短絡力を大幅に減らし、短絡に耐える能力を大幅に向上させることができます。
2.カバー表面のすべてのボルトとナットは、304ステンレス鋼で作られており、これによりトランスの錆予防能力が向上します。
3.各シーリングラバーリングは、中国で最高のゴム製の素材を採用しています。これは、シーリングゴムリングのサービス寿命を大幅に延長します。
4.トランスボディは、コイルの上部と下部の信頼性の高い圧縮を確保するために、高信頼性サポート構造を採用しています。体全体の構造は、短絡に耐える能力を向上させます。
5.これは、変圧器の無負荷損失を減らすだけでなく、変圧器が電圧下で動作しているときにコアフラックスが飽和しないことを保証し、変圧器の3番目の高調波が小さいようにします。
