S13-20KV-OIL-IMMERSEDトランス



Gnee Steel Oil Immersed Type Transformer

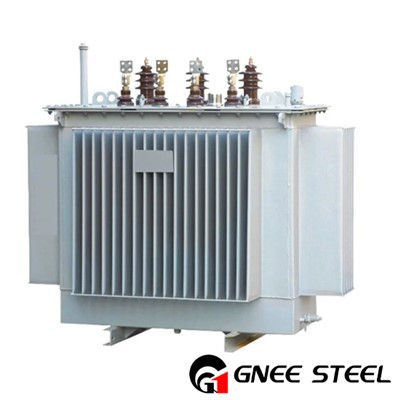

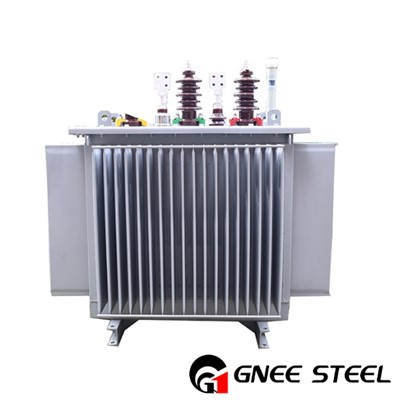

anオイル浸漬トランス、オイル充填トランスとも呼ばれ、オイル冷却方法を利用して変圧器の温度を下げる一種の電圧変換デバイスです。ドライタイプの変圧器とは異なり、オイル浸漬トランスのボディは、断熱油で満たされた溶接鋼オイルタンクに設置されています。オイル浸漬トランスが動作する場合、コイルと鉄のコアの熱が最初に断熱油に変換され、次に冷却媒体に変換されます。また、容量のサイズに応じて、浸漬した天然冷却トランスと浸漬した強制空気冷却トランスに分けることができます。

位相数	3フェーズ
巻線タイプ	2つの巻線
定格容量	30kva
高電圧	10/11kv
低電圧	0.4kv
タッピング範囲	±2x2.5%
インピーダンス電圧	4%
負荷損失	0.63/0.6kw
ロード損失なし	0.1kw
ロード電流なし	1.5%
頻度	50/60Hz
接続グループ	yyn0/dyn11
冷却方法	オナン
コイル材料	アルミニウム/銅
サイズ	1050x660x1140mm
重さ	400kg

三相オイル浸漬トランス

1)低損失

鉄のコアは、高品質のHI-Bコールドロールシリコンスチールシートで作られており、完全に自動ラミネーションマシンを使用して縦方向および水平に切断されています。マルチレベルの完全に傾斜した縫い目は完全に自動ラミネーションであり、鉄のコア結合は全体的な加圧およびペットテープ結合プロセスを採用し、トランスの無負荷損失と電流を効果的に削減します。

2)低ノイズ

オイル浸漬の自己冷却変圧器の騒音は、主に鉄のコアからの電磁ノイズによって引き起こされます。騒音を減らすために、当社は次の措置を講じています。

低磁束密度設計;

高品質の高磁気シリコン鋼シート。

スタッキングの精度を制御するために、スイスの完全に自動ラミネートマシンを採用します。

信頼できるクランプおよびサポート対策。

特別な衝撃吸収測定。

3）漏れなし

オイルタンクと貯蔵タンクは、製品の通常の動作中にオイル漏れがないことを保証するために、正および負圧漏れ試験を受けています。コンポーネントのインストールでは、フランジ溝構造が採用されており、一度に形成されます。すべてのシーリングコンポーネントは、石油の漏れを防ぐために、高品質の1回限りのアクリルゴム部品で作られています。

4）強い短絡抵抗

変圧器が短絡電流の影響に耐え、二次側の完全な短絡の条件下で、短絡電流の作用下で熱および機械的損傷を引き起こすことなく、一次側に定格電圧を適用できるようにするために、当社は設計と製造中に次の措置を講じました。

• 半硬い銅線を使用して、変圧器コイルのアンペアターンバランスを合理的に計算します。
• 鉄のコアクランプコンポーネントの強度と剛性は、最大短絡機械的力の安全要件を満たすために計算されます。
• 巻線パッドは均一に密なものであり、高密度のハード段ボールで作られています。
• 巻線は、均一に分布した圧縮圧縮ブロックを備えた合理的な構造を採用し、アセンブリの高さと均一な応力を備えており、短絡に耐える能力を確保します。
• コイルの力の変形を防ぐために、いくつかの特別な措置を講じてください。
