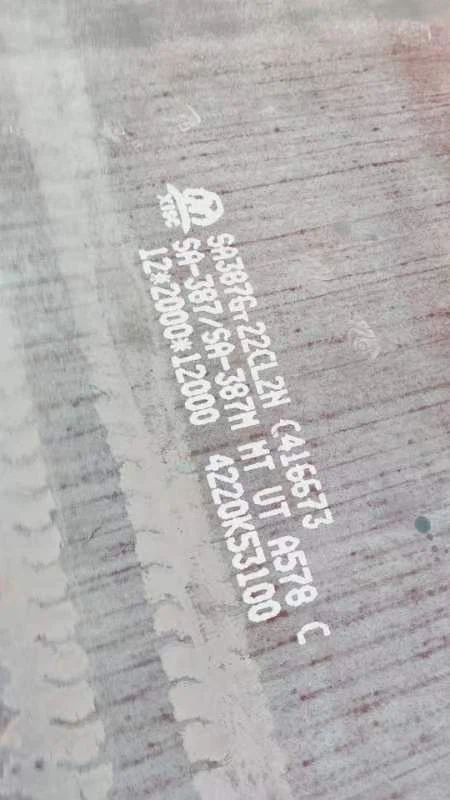

A387GR11CL1 A387GR11CL2 A387GR22CL1 A387GR222222222222222222CL2 CR-MO合金鋼プレート



1。クロム - モリブデン合金鋼（ASTM A387標準シリーズ）

分類：CR/MO含有量と熱処理状態に基づいています。

学年	化学組成	熱処理	アプリケーションシナリオ
A387 GR11 CL.1	1.25％CR、0.5％MO	アニールまたは正規化（熱処理のない50mm以下）	製油所の水素反応器（450度以下）
A387 GR11 CL.2	GR11 Cl.1と同じ	正規化 +強化（必須）	高温、高圧パイプライン（溶接後の熱処理が必要）
A387 GR22 CL.1	2.25％CR、1％MO	アニールまたは正規化	石炭液化反応器（550度以下）
A387 GR22 CL.2	GR22 CL.1と同じ	クエンチ +焼き戻し（厚さ50mm以上）	アンモニア合成コンバーター（水素抱負に耐性）

重要な違い：

GR11対GR22：GR22は、高温で30％高いクリープ抵抗を提供しますが、予熱を200度にする必要があります（GR11は150度しか必要ありません）。

Cl.1対Cl.2：クラス2では、必須の熱処理が必要であり、衝撃靭性を54J以上に増やすことが必要です（クラス1は34J以上）。

2。高強度クエンチと焼き付け鋼（EN 10025-6 P500QL2）

物質的な特徴：

標準：EN 10025-6

降伏強度：500 MPa以上

衝撃の靭性：-40度で40J以上

熱処理：クエンチ +焼き戻し（QL）

アプリケーション：

沖合の風の塔の構造（塩スプレー腐食に耐性）

モバイル圧力容器フレーム

同様のグレードとの比較：

学年	標準	アドバンテージ
P500QL2	EN 10025-6	S355J 2+ n（-20度）と比較した優れた低温靭性
ASTM A514	アメリカ標準	より高い強度（690 MPa）ですが、溶接性が劣っています

3.カスタム非標準CR-MO合金鋼板

一般的な非標準グレードの強化：

学年	拡張プロパティ	特別なプロセス
CR-MO 1.25-0.5	穀物洗練のために0.03％NBを追加しました	熱機械制御プロセス（TMCP）
CR-MO 2.25-1.0	ステンレス鋼の複合クラッディング（309L +316 l）	爆発溶接

4。国際標準相互競合

特性	ASTM A387 GR22	EN 10025 P500QL2	gb 713 14 cr1mor
最大サービス温度。	595度	-	560度
水素圧力	4.5 MPa以下	適用できない	3.8 MPa以下
配信の硬度	220 HB以下	265 HB以下	225 HB以下

5。材料選択決定ツリー

労働条件に基づいた材料の選択：

h₂sの存在感のある温度> 500度：A387 GR22 CL .2 + NACE MR0175認証

低温衝撃負荷（-40度）：p500ql 2 + z35ラメラ涙抵抗

異なるスチール溶接：Cr-Mo 1.25-0.5 + Inconel 625遷移層

6。調達技術要件

ASTM A387の主要なテスト要件：

超音波検査（ASTM A578レベルB）

Charpy V-Notch Impactテスト（3サンプル平均）

穀物サイズの検査（ASTM E112、グレード6以降）

P500QL2の追加要件：

水素誘発亀裂（HIC）テスト（NACE TM0284ソリューションa）

溶接手順資格（EN ISO 15614-1）

P500QL2船舶プレートまたはその他の船舶鋼板製品のカスタマイズニーズがある場合は、マルチ仕様、マルチブランド圧力容器スチールプレートのカスタマイズをサポートしています。お問い合わせください！



人気ラベル: A387GR11CL1 A387GR11CL2 A387GR222CL1 A387GR222CL2 P500QL2 CR-MO ALLOY STEEL PLATE、CHINA A387GR11CL1 A387GR11CL2 A387GR222222CL1 A387GR2222CL2 P500QL2 CR-MO ALLOY ALLOY STEEL PLETORINER、事実, en圧力容器プレート, P235GH圧力容器スチールプレート, P295GH圧力容器スチールプレート, P355QL2圧力容器スチールプレート, PVQスチールプレート, 船スチールプレート
