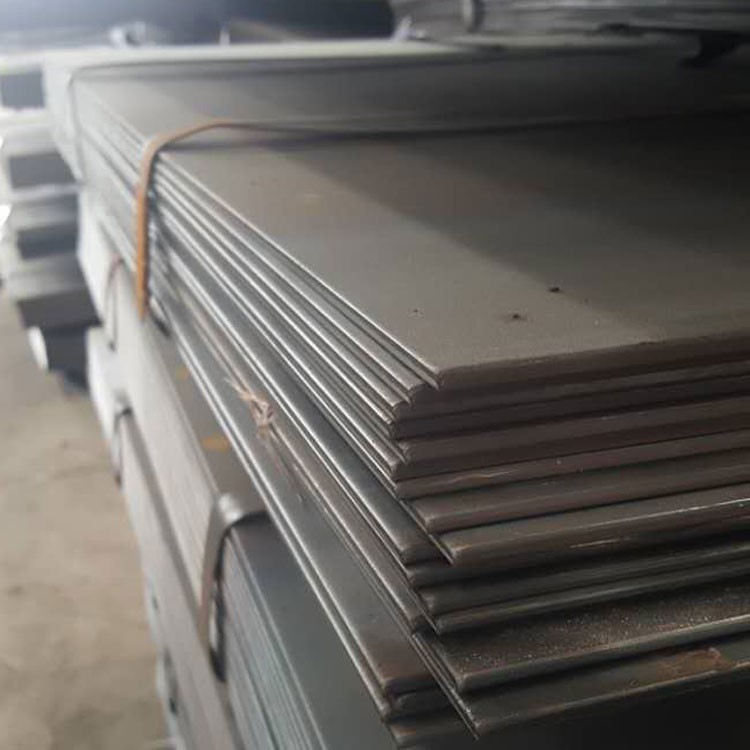

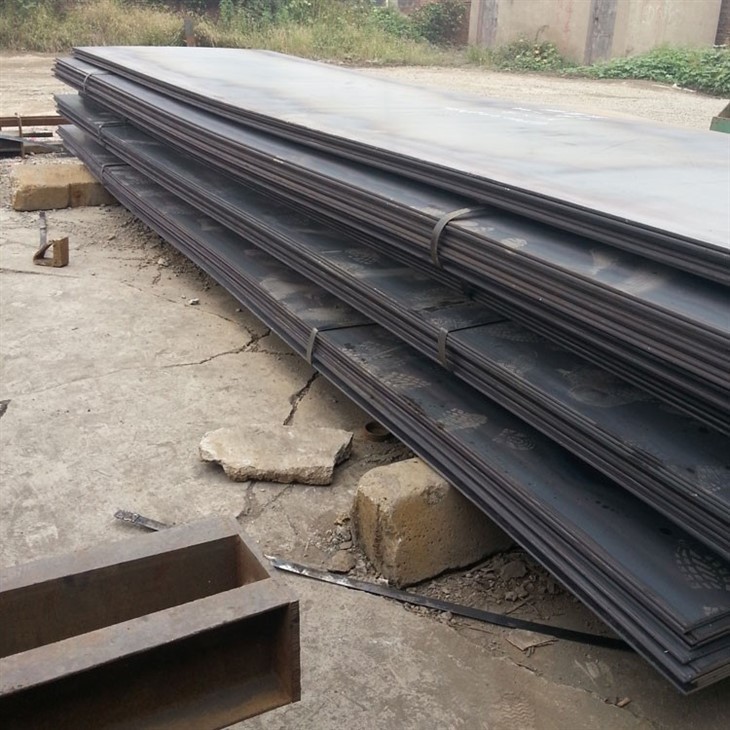

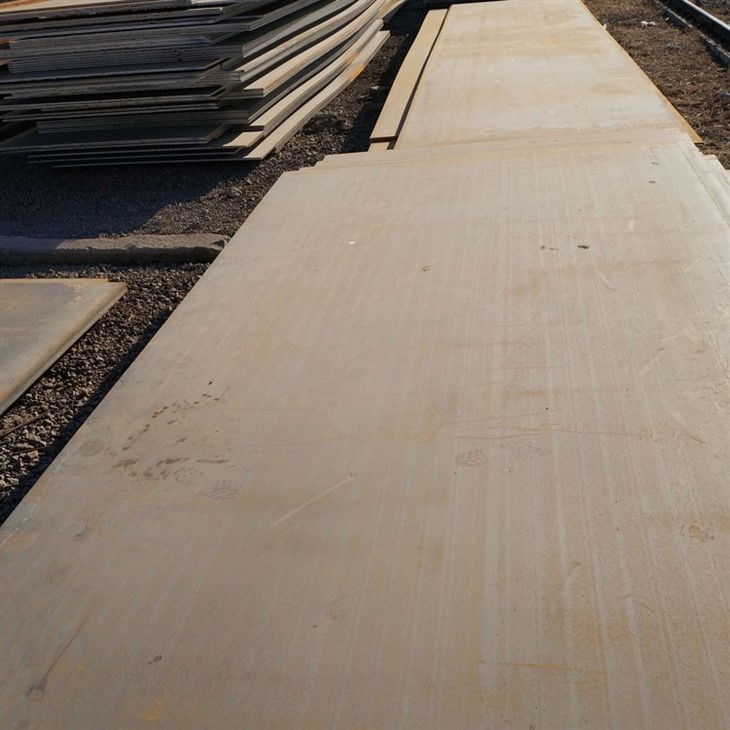

1。SA517スチールプレートの概要
SA517は、圧力容器用途で使用される高強度、クエンチ、および焼き付け合金鋼プレートです。この鋼は、極端な圧力と温度条件に耐えるように設計されており、石油やガス、石油化学、発電などの産業に最適です。
2。SA517グレードBグレードCボイラースチールプレート基本パラメーター比較
| パラメーター |
SA517グレードb |
SA517グレードc |
違い分析 |
| 標準 |
ASTM A517 |
ASTM A517 |
両方のグレードは、同じASTM標準に準拠しています |
| 引張強度（MPA） |
690 - 895 |
620 - 830 |
グレードBの引張強度が高くなります |
| 降伏強度（MPA） |
620 |
550 |
グレードBはより高い降伏強度を提供します |
| プレートの厚さ範囲（mm） |
6 - 100 |
6 - 100 |
両方のグレードは同じ厚さ範囲をカバーしています |
| 熱処理 |
クエンチと和らげられた |
クエンチと和らげられた |
同じ熱処理プロセスにより、耐久性が保証されます |
3。SA517グレードBグレードCスチールプレート化学組成比較（％）
| 要素 |
SA517グレードb |
SA517グレードc |
パフォーマンスへの重要な影響 |
| 炭素（c） |
0.10 - 0.21 |
0.10 - 0.20 |
炭素は硬度と引張強度に影響します |
| マンガン（MN） |
0.90 - 1.35 |
0.90 - 1.35 |
マンガンは強度と靭性を高めます |
| クロム（CR） |
0.40 - 0.65 |
0.40 - 0.65 |
クロムは腐食と酸化抵抗を改善します |
| モリブデン（MO） |
0.15 - 0.25 |
0.15 - 0.25 |
モリブデンは高温強度を高めます |
4。機械的特性とテスト要件
| 財産 |
SA517グレードb |
SA517グレードc |
重要な違い |
| 降伏強度（MPA） |
620 |
550 |
グレードBは、より高い構造強度を提供します |
| 引張強度（MPA） |
690 - 895 |
620 - 830 |
グレードBは、ストレスの下でより高い負荷を処理します |
| 伸長 （％） |
16以上 |
18以上 |
グレードCは、わずかに優れた延性を提供します |
| インパクトタフネス（j） |
41 @ -40度以上 |
41 @ -40度以上 |
両方のグレードは、低温で靭性を維持します |
5.典型的なアプリケーションシナリオ
| 応用 |
SA517グレードb |
SA517グレードc |
| 石油およびガス産業 |
オフショアプラットフォーム、高圧ストレージタンク |
中圧セパレーター、熱交換器 |
| 石油化学処理 |
高温反応器、触媒亀裂ユニット |
貯蔵容器、中圧力装置 |
| 発電 |
ボイラードラム、蒸気タービン |
コンデンサー、圧力配管システム |
| 航空宇宙と防衛 |
ロケットモーターケース、構造サポートシステム |
保護シールド、弾道プレート |
6。処理と溶接の考慮事項
| プロセスアイテム |
SA517グレードb |
SA517グレードc |
| 予熱温度 |
200 - 250程度 |
180 - 220程度 |
| 溶接後の熱治療 |
620 - 680厚さ1時間/25mmの度 |
600 - 650厚さ1時間/25mmの度 |
| 推奨されたフィラー材料 |
E11018-G（AWS A5.5） |
E9018-G（AWS A5.5） |
| 切断と機械加工 |
プラズマ/レーザー切断、制御冷却 |
プラズマ/レーザー切断、中程度の冷却 |
7。ケーススタディ：オフショアプラットフォームのアップグレード
クライアント：主要なオフショア石油生産者
チャレンジ：過酷な海洋環境で腐食した圧力容器成分を交換します。
解決：標準の炭素鋼からSA517グレードBプレート（60mmの厚さ）に切り替えて、より高い強度と長いサービス寿命を設定します。
結果：機器の寿命は8年延長され、メンテナンスコストは20％削減されました。
|
